电流信号隔离器厂家
产品简介:
输入1路:0-20mA/4-20mA;输出1路:0-20mA/4-20mA;工作电压24VDC;型号:SOC-AA-1
价格:¥
详细介绍:

电流信号隔离器SOC-AA-1是中泰华旭自己研发、生产、销售,基于工控级的一款标准单入单出隔离器,采用磁隔离技术保证隔离器的隔离功能:输入、输出、电源间全隔离,能够屏蔽现场各种干扰信号;同时保证输出信号不衰减,提供高精度信号。输入端可接四线制、三线制、两线制电流信号。

电流信号隔离器技术参数:

    1、输入1路:0-20mA/4-20mA;

    2、输出1路:0-20mA/4-20mA;

    3、工作电压:24VDC/24VAC/12VDC;

    4、 负载能力:≤500Ω;

    5、消耗功率:≤2W;

    6、工作精度:0.1%;

    7、隔离耐压:1500VDC/分钟;

    8、绝缘电阻:>100MΩ;

    9、响应时间:200µS;

    10、环境温度:-10℃~ 45℃;

    11、环境湿度:<90% 无结露;

    12、安装方式:35mm导轨安装;

    13、外形尺寸:22.5×75×105(长×宽×高); 单位:mm;

    14、机壳材质:耐燃树脂;

    15、电源显示灯绿LED,通电亮.

电流信号隔离器正面图:

    电流信号隔离器正面图         电流信号隔离器图片

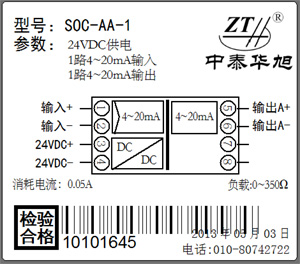

电流信号隔离器侧面接线图:

   隔离器SOC-AA-1侧面接线图      电流信号隔离器图片

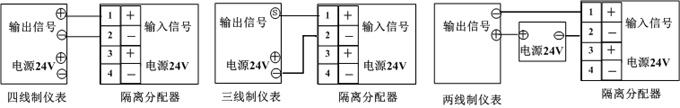

电流信号隔离器接线方法:

    根据现场仪表的不同,隔离器的接线方法也不同,SOC-AA-1可以接四线制、三线制、两线制电流信号,但如果现场是两线制变送器,我们还是推荐您选用中泰华旭的专用于两线制的隔离配电器,这样接线简单。

信号隔离器接线图
