隔离分配器选型

本选型是中泰华旭隔离分配器系列产品的选型,如果您对现场信号类型(两线制、三线制、四线制)不是很了解,建议您阅读相关内容:选型必读

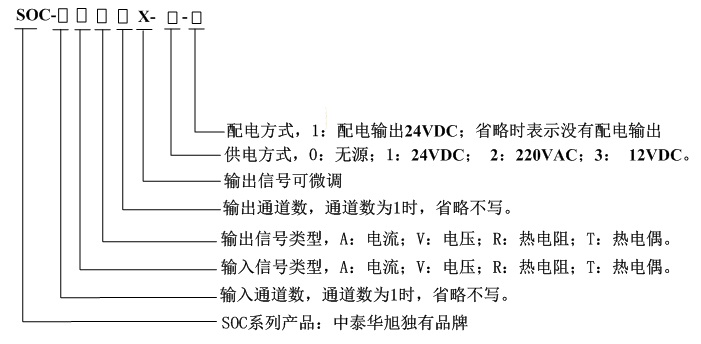

SOC系列产品选型表 :



参数说明:

     A:    直流电流信号:0~ 10mA,0~ 20mA,4~ 20mA;   交流电流信号:0~ 1A,0~5A, 0~10A 。

         V:    直流电压信号:0~75mV,0~ 5V,0~ 10V,1~5V;交流电压信号: 0~ 5V,0~10V,0~100V 。

         R:热电阻:CU50(-20~100),CU100(0~100),PT100(0~150), PT100(0~200),PT1000(0~400)。

         T:热电偶:K/S/B型。    温度范围:0~ 400℃,0~ 600℃,0~ 800℃,0~ 1000℃,0~ 1200℃,0~ 1400℃,0~ 1600℃。

选型举例:

           SOC-AA2-1:一路电流信号输入,两路电流信号输出,供电方式为24VDC供电,没有配电输出。

            注意:在选型时,请说明输入输出信号类型,如4~ 20mA还是0~ 20mA信号

  选型提示:

A、 当您的现场仪表是两线制仪表时请选带有配电24V输出的。

一进一出的如:SOC-AA-1-1;

一进二出的如:SOC-AA2-2-1,SOC-AA2-1-1;

一进四出的如:SOC-AA4-1-1.SOC-AA4-2-1.

B、 当您的现场仪表是三线制或是四线制时可以选择如下:

a、可以选择24V供电的。

SOC-AA-1,SOC-AA2-1,SOC-AA4-1等等;

b、可以选择220V供电的。

SOC-AA-2,SOC-AA2-2,SOC-AA4-2等等;

        c、如果你已经选泽了24V供电的隔离器或分配器,但现场设备是两线制的,就要认真查看我们提供的说明书里的接线图来接线。

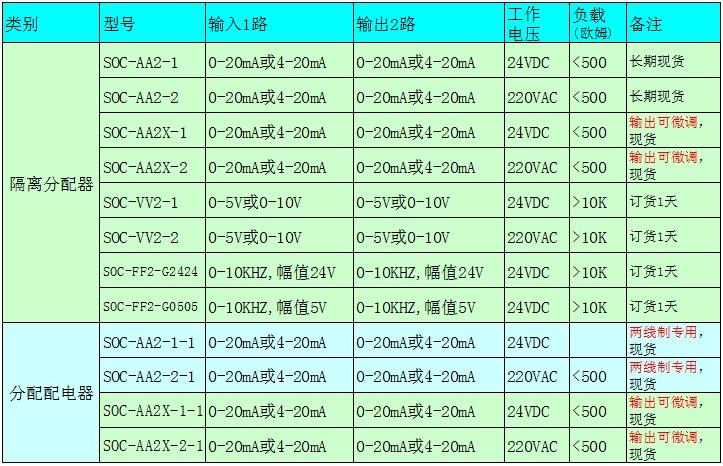

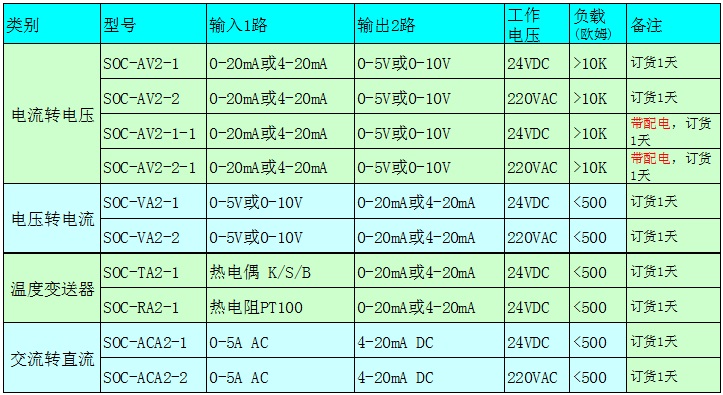

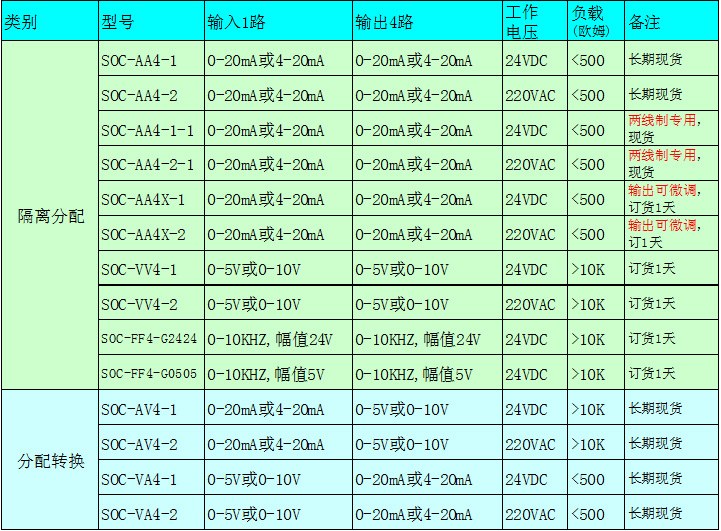

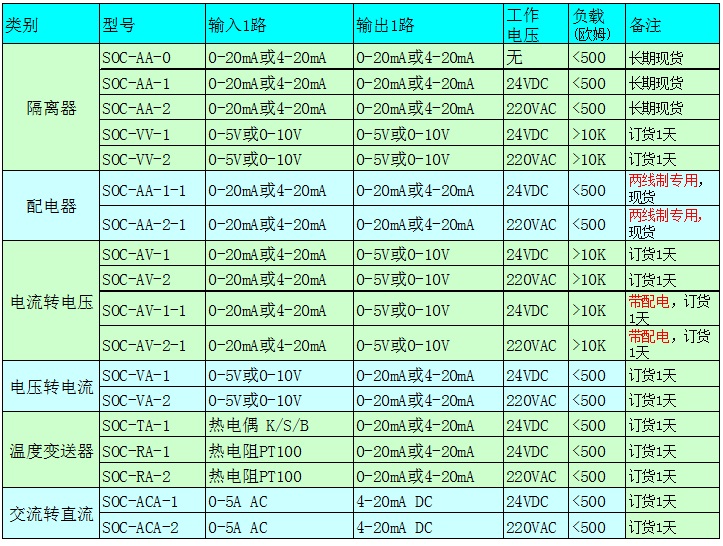

 选型表:
