1分2电流转电压
产品简介:
输入1路:0-20mA/4-20mA;输出2路:0-5V/0-10V;工作电压24VDC;型号:SOC-AV2-1
价格:¥
详细介绍:

详细介绍

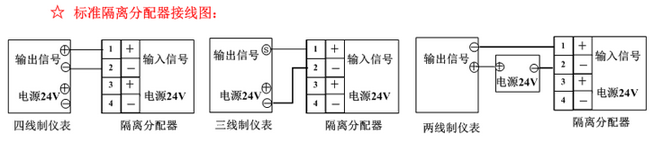

      电流转电压隔离分配器SOC-AV2-1是中泰华旭自己研发、生产、销售,基于工控级的一款标准一入两出隔离器,采用磁隔离技术保证隔离器的隔离功能:输入、输出、电源间全隔离,能够屏蔽现场各种干扰信号;同时保证输出信号不衰减,提供高精度信号。输入端可接四线制、三线制、两线制电流信号。





产品型号

SOC-AV2-1

绝缘电阻

>100MΩ

输入通道

10-20mA/4-20mA

响应时间

200µS

输出通道

20-5V/0-10V

环境温度

-10~ 45

工作电压

12~24VDC

环境湿度

<90% 无结露

负载能力

≤500Ω

安装方式

35mm导轨安装

消耗功率

≤2W

外形尺寸

22.5×75×105 mm

工作精度

0.1%

机壳材质

耐燃树脂

隔离耐压

1500VDC/分钟

电源显示

LED绿灯,通电亮



类别

型号

输入1路

输出2路

工作  电压

负载(欧姆)

备注

电流转电压

SOC-AV2-1

0-20mA或4-20mA

0-5V或0-10V

24VDC

>10K

订货1天

SOC-AV2-2

0-20mA或4-20mA

0-5V或0-10V

220VAC

>10K

订货1天

SOC-AV2-1-1

0-20mA或4-20mA

0-5V或0-10V

24VDC

>10K

带配电,订货1天

SOC-AV2-2-1

0-20mA或4-20mA

0-5V或0-10V

220VAC

>10K

带配电,订货1天

电压转电流

SOC-VA2-1

0-5V或0-10V

0-20mA或4-20mA

24VDC

<500

订货1天

SOC-VA2-2

0-5V或0-10V

0-20mA或4-20mA

220VAC

<500

订货1天

温度变送器

SOC-TA2-1

热电偶 K/S/B

0-20mA或4-20mA

24VDC

<500

订货1天

SOC-RA2-1

热电阻PT100

0-20mA或4-20mA

24VDC

<500

订货1天

交流转直流

SOC-ACA2-1

0-5A AC

4-20mA DC

24VDC

<500

订货1天

SOC-ACA2-2

0-5A AC

4-20mA DC

220VAC

<500

订货1天
